产品应用

全自动互感器综合测试仪，是为试验互感器伏安特性、5%和10%的误差曲线、二次侧回路检查变比判别而设计，仅需设定测试电压、电流和步长，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。快捷、简单、方便。若单机不能满足测试要求，可外接升压器进行试验。是一台性能价格比较高的多功能试验仪器。

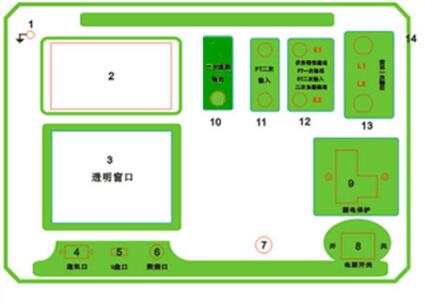

面板结构说明

1.设备接地端子

2.设备微型打印机

3.设备液晶显示屏

4.PC上传口

5.U盘通讯口

6.外接数据口

7.光电旋转鼠标

8.电源开关

9.保护器+漏电保护

10.二次直阻输出口

11.PT二次输入口

12.伏安特性输出/负载测试输出口/PT一次输出/CT二次输入口

13.CT一次输入口

14.机箱右侧电源输入，~220V(±10%)
