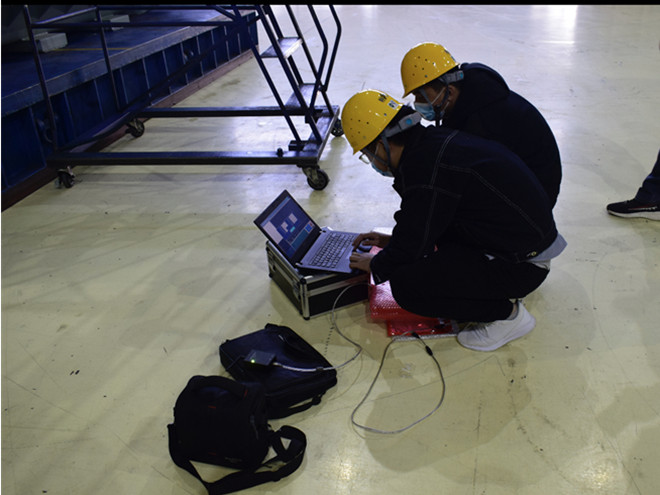

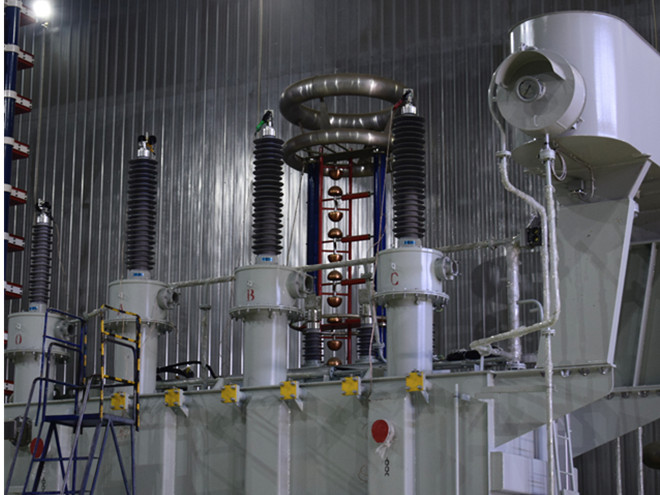

无线分布式变压器绕组变形诊断系统，第二代升级后产品，现场试验不再使用传统的测试电缆，通过无线传输技术，便可完成变压器绕组变形测试，排除了测试电缆对测试结果有影响的难题，省去了倒接测试线时间，大大提高了工作效率。  无线分布式变压器绕组变形诊断系统，将会更多的投入到电网的试验工作中，提高了准确度、缩短了测试时间，促进了我国的电力试验装备技术实践应用的进步。

    电力变压器消磁机是消大型电力变压器互感器直流电阻试验后剩磁危害的设备，对保护电力变压器互感器免受励磁涌流冲击有重要的作用。以“XW-3000消磁机”为例，进行说明，购买时要注意以下几点：

    仪器采用复合式交直流变频衰减原理，操作简单，按启动键即可完成操作，消磁过程中显示进度百分数。测试接线灵活，只对一相消磁就能达到消磁的目的。适用于35KV及以上大型电力变压器投运前消除剩磁。消磁由传统的30分钟减少到2分钟，消磁效果明显，单次由80%提高到90%以上。消磁电流：1～5A可设制。

    消磁时间：快速模式：2分钟/次左右（不分电压等级和容量）

    标准模式：5分钟/次左右（不分电压等级和容量）

    消磁效果分析：采用变压器消磁机在现场直流电阻测试时，采用的电流分别为：高5A/中10A/低20A。以励磁电流的有效值来分析直流法励磁的效果。由于现场交流消磁是采用发电机长时间消磁，所以以它消磁后的励磁电流的有效值作为零剩磁，把没有消磁前的励磁电流的有效值作为剩磁。那么直流法消磁的效果为：

    总励磁电流：消磁前3.247A，消磁后1.697A = 1.55A

    直流法一次消磁：消磁前3.247A ，一次消磁2.076A = 1.171A/1.55A=77.115%

    直流法二次消磁：消磁前3.247A，二次消磁1.952A = 1.295A/1.55A=84.59%

    以上数据说明采用直流法消磁一次能消除77.115%的剩磁，还剩22.885%的剩磁没有消除。如果采取直流法消磁二次能消除84.59%的剩磁，还剩15.41%的剩磁没有消除。消磁总的时间，一次12分钟，二次4分钟。

    危害：引发变压器的继电保护装置误动，使变压器的投运频频失败。变压器出线短路故障切除时所产生的电压突增，诱发变压器保护误动，使变压器各侧负荷停电。 励磁涌流会导致变压器及断路器因电动力过大受损。诱发操纵过电压，损坏电气设备。励磁涌流中的直流分量导致电流互感器磁路被过度磁化，大幅降低丈量精度和继电保护装置的正确动作率。造成电网电压骤升或骤降，影响其他电气设备正常工作。

    电力变压器消磁机是消大型电力变压器直流电阻试验后剩磁危害的设备，对保护电力变压器免受励磁涌流冲击、投运以及变压器寿命有着重要的作用。

    使用优势：现场使用220V交流电源即可。该产品体积小，重量轻，消磁速度快，三相变压器消磁一次至两次即可。消磁效果明显。具有操作简单，按启动键即可完成操作，消磁过程中显示进度百分数。适用于电力变压器投运前消除剩磁。设有10A、5A、2A、1A、200mA、自动档，满足不同情况要求。适用于35KV及以上大型电力变压器投运前消剩磁。

    1、直流电阻测试仪将控制箱面板上的接地端子，与高压塔的接地接线柱，用接地线连接在一起并与现场或试验室的地线接牢。用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速航空插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。可用电缆任一端连接控制箱或高压塔，接好电源线，电源为单项交流220v，工频50hz。

    2、打开电源开关，此时电源开关灯（绿）和面板表亮。则高压指示灯（绿）亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压kv值，电流表则显示试品流过的电流与泄漏电流之和，但不包括内置高压分压器的电流。电流以微安单位ua值。

    如果打开电源开关，高压显示灯（绿）不亮，且故障显示中“回零”灯（红）亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至“零位”上，并将微调电压旋钮回到零位上，些“回零”灯灭，再顺时针调节即可升压。

    3、若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至很大值。此时当输出电压超过额定输出电压时即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，“过压”指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。

    4、接上试品，则以后升压超过预定电压时即自动切断高压。当发生过压、过流等故障时，高压自动切断，高压显示灯（绿）灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回零位上，微调旋钮同样在零位上，再关电源开关，然后再打开电源开关，才能切除保护重新升压。

    5、正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，很后关电源开关。电源开关兼用于保护重置开关，故当故障显示灯（回零显示灯除外）亮后应关闭电源开关再打开才能解除保护，重新升压。

    6、直流电阻测试仪负载为大容性负载时，为避免充电电流过大而触发过流保护，请适当放慢升压速度。试验完毕后，将输出电压调整钮逆时针旋至零位上，此时电压表仍显示试品上的电压值，请等试品通过高压塔放电至20kv以下时再用接地棒放电，以确保。

    1、局部压缩和拉开变形：变压器绕组变形测试仪的局部压缩和拉开变形一般认为是由于电磁作用力造成的，由于同方向的电流产生的斥力，在线圈两端被压紧时，这种斥力会将个别垫块挤出，造成部分被挤压，而部分被拉开。这种变形在两端压钉未动的条件下，一般不会牵动引线，这种变形一般只改变饼间的距离(轴向)，在等值电路中体现在并联电感上的电容(饼间电容)的改变上。

    引线未被牵动力的条件下,频谱的高频部分将变化很小。线圈整体并未被压缩，只有部分饼间距离拉开，部分饼间距离压缩。频谱图上可以看到，有部分谐振峰向高频方向移动，并伴随着峰值下降;而有部分谐振峰向低频方向移动，并伴随着峰值升高。变形面积和变形程度可以通过比较谐振峰点明显移动所处的位置，及谐振峰的移动量来估计分析。局部压缩和拉开变形影响到引线时，频谱图的高频部分将发生变化。

    2、匝间短路：如果线圈发生金属性匝间短路,线圈的整体电感将会明显下降,线圈对信号的阻碍大大减小。对应到频谱图，其低频段的谐振峰将会明显的向高频方向移动，同时由于阻碍减小，频响曲线在低频段将会向衰减减小的方向移动,即曲线上移2odB 以上;另外由于Q值下降,频谱曲线上谐振峰谷间的差异将减少。中频和高频段的频谱曲线与正常线圈的图谱重合。

    3、线圈断股：线圈的整体电感将会略有大。对应到频谱图，其低频段的谐振峰将会向低频方向略有移动，幅值上的衰减基本不变；中频和高频段的频谱曲线与正常线圈的谱图重合。金属异物：在正常线圈中，如果在饼间中存在金属异物，虽然对低频总电感影响不大，但饼间电容将大。频谱曲线的低频部分谐振峰将向低频方向移动，中高频部分曲线的幅值将有所升高。

    4、引线位移：引线发生位移时，不影响电感，所以频谱曲线的低频段应完全重合，只在2ookHz~5ookHz部分的曲线发生改变，主要是衰减幅值方面的变化。引线向外壳方向移动，则频谱曲线的高频部分向衰减大的方向移动，曲线下移;引线向线圈靠拢，则频谱曲线的高频部分向衰减减小的方向移动，曲线上移。

    5、轴向扣曲：在电动力作用下，线圈向两端顶出，在受到两端压迫时，被迫从中间变形，若原变压器的装配间隙较大或有撑条受迫移位，则线圈在轴向扭成S形;这种变形由于两端未变动，所以只改变了部分饼间电容和部分对地电容。屏间电容和对地电容将减小，所以频谱曲线上将发生谐振峰向高频方向移动，低频附近的谐振峰值略有下降，中频附近的谐振峰点频率略有上升，而且 3ookHz~5ookHz的频谱线基本上保持原趋势。

    一、硬件特点

    1、采用通用便携式计算机的标准串口与测量系统进行通信连接的形式，用户使用更为灵活机动。绕组变形测试仪的输出功率驱动部分采用特殊的电路匹配，使其在使用的两个测量线上无反射电压，及变压器端口的入口电容，能在测试图谱上有所反应。采用测量头，具有接头容错和测量引线容错功能，使其测量的一致性。

    2、绕组变形测试仪具有频率自校准功能，测量时间为2分钟/相线圈。每相绕组的测量点数为2000点，其中大幅度加密低频部分，以期发现致命的变压器整体变形。采用多种抗干扰技术，有效抑制噪声电平。测量分析软件运行于WINDOWS系统软件平台，界面友好，操作简便。在软件中设有在线操作提示以及全套测量分析方法介绍。

    3、在字处理软件WORD中，可直接插入、编辑BRTC-Ⅱ测试仪的测量数据图谱，便于测试报告的生成。具有图谱曲线数学相关系数的计算功能。支持各类彩色、黑白打印机，直接打印所显示的图谱图形。配有2000V的隔离电源，使其变电站站内测量时设备的准确性。

    二、变形分析方法

    根据变压器绕组线圈以电感为主，其电感部分不正常，则变压器无法正常运行，并兼顾对地绝缘的特点，测试仪提出的分析方法以低频段为重，着重分析危及运行的线圈整体变形，同时分析局部变形和引线位移等故障。本分析方法具有很强的针对性和可操作性。

    通过对现场实际操作人员和运行管理人员的技术培训实现，主要包括：变压器绕组变形检测的基本原理；等值电路；线圈变形在频谱图上的反应形式。典型变形与频谱变化的关系，如整体位移、线圈整体压缩、拉伸，局部压缩、拉伸，匝间短路等。分析变形种类、变形面积估算和变形程度估算方法。制造工艺差别与变形的区别。确定变压器能否继续投运判据介绍。

    电力变压器是供电系统中主要的设备之一，它的正常与否将直接影响供电。由于电网系统的容量增大，当变压器的出口端发生短路时，短路电流很大，线圈之间的电动力将会破坏内部结构，产生线圈变形。另外，变压器在出厂到达运行变电站及安装位置过程中，发生冲撞、振动，并超过一定值后是否使变压器的内部发生变形，变形程度是否影响到变压器的运行，这些都给变形测试提出了要求。

    变压器绕组变形测试仪有两种测试方法：低压脉冲法、阻抗法及频率响应法。低压脉冲法是将低压脉冲（100v）从一个线圈的端部注入，从另一个端口输出，根据波形变化来判断。阻抗法即是根据某一频率下的电抗变化来判断。频率响应法是将扫频信号送入线圈的一个端口，从另一端口输出响应，并将频率响应根据频率描绘成曲线来分析。

    低压脉冲法和频率响应法实际上是从时域和频域两个方面，对同一事物的两个不同侧面的描述。从数学上讲，这两个方法是有联系的、是等价的。但这两种方法从实际实施方法来说，在技术上是有很大差异，从发生波形的稳定性、可记录性及分辨率和目前技术水平来说，低压脉冲法可实施性要远小于频率响应法。

    所以目前变形检测技术主要采用频率响应法。频响法的实际应用是随着微机技术的发展而逐渐成熟的。频率响应检测内部变形是一种间接测量，测量过程可能会出现各种意想不到的干扰和不稳定因素，测量结果对变形情况的反映也是一种间接的。目前此项技术的发展仍是较为粗糙的。

    所以作为一种变形的间接测量，它只是对变形情况和变压器故障判断的一种辅助手段，例如油色谱发生变化，而变形测试未发现变形，并不能说明变压器没有故障。有些变压器是正在正常运行的，检测后发生变形，并不一定需要立即退出运行，应根据变形面积、变形程度、变形种类，具体情况、具体判断。

    变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移。

    运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备，适用于63kV～500kV电力变压器的内部结构故障检测。

    变压器绕组变形测试仪硬件机芯采用DDS数字高速扫频技术，准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。采集控制采用高集成化微处理器，选用精密、高稳定元器件，高速双通道16位A/D采样，现场试验改变分接开关，波形曲线有明显变化，对同一相重复试验，测量重复率在99.5%以上。

    仪器具有线性扫频测量和分段扫频测量双测量系统功能，兼容当前国内两种技术流派的测量模式。在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成测试。测量变压器时,接线人员可布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不用下来,减轻劳动强度。

    具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达1MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。软件管理功能强大，考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动分析存盘，并生成电子文档(Word)保存，且具有彩色打印功能，方便用户出测试报告。

    直流电阻测试仪适用于直流耐压试验及测量泄漏电流的仪器设备，是电力工业、生产、基建及科研单位对电缆、避雷器、高压电器设备进行绝缘检测试验的仪器，也可用于静电技术应用，实验及其他需要直流高压的场合。体积小、重量轻、更美观、更可靠、操作简便、功能齐全，是新世纪的换代产品。

    采用工艺制造，脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，波汶系数更小。精度高、测量准确。输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高、低压端测量泄漏电流，高压端采用球形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

    控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。负性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、断线保护等各种保护功能，自动保护功能强。

    具有75%的功能，做氧化锌避雷器测量带来方便。本仪器控制箱上有75%的电压开关功能键，当电流升到1000uA时，就打开75%的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，并且将微调电压旋钮回到零位上，并应立即将75%按钮开关打到正常的位置上，再做其它试验。

    变压器短路阻抗测试仪是变压器制造中半制品、制品出厂实验、装置、大修、改动分接开关后、交接实验及电力部门预防性实验中的必用的一款仪器。它能满足变压器直流电阻丈量的需求，对于大型变压器还能够检测绕组接头的焊接质量和绕组有无匝间短路等。

    运用变压器短路阻抗测试仪的时分，通常会好奇这种仪测验仪器运用起来会很难吗。变压器短路阻抗测试仪也是依据变压器等级分为不同类型的，像大型变压器的检测就会用到NSZY-10A大型变压器直流电阻测验装置。如果是要检测配电变压器、互感器、电抗器、发电机、电机等试品就能够选择变压器短路阻抗测试仪。

    这两款变压器短路阻抗测试仪都各自具有各自特色，运用起来也十分简略方便够检测电压分接开关的各个方位触摸是否良好，以及分接开关实际方位与指示方位是否相符。引出线是否有开裂，多股导线并绕是否有断股等情况。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测验精度高，操作简便，可实现变压器直阻的快速丈量。
