局部放电是⼀种脉冲放电, 它会在电⼒设备内部和周围空间产⽣⼀系列的光、 声、电和机械振动等物理现象。这些伴随局部放电⽽产⽣的各种物理和化学变化可以为监测电⼒设备内部绝缘状态提供检测信号。当电⼒设备内出现绝缘缺陷时, 会伴随有局部放电信号的产⽣。通过对局放信号的检测和分析, 能判断其内部是 否存在绝缘隐患, 防⽌潜在事故的进⼀步扩⼤。

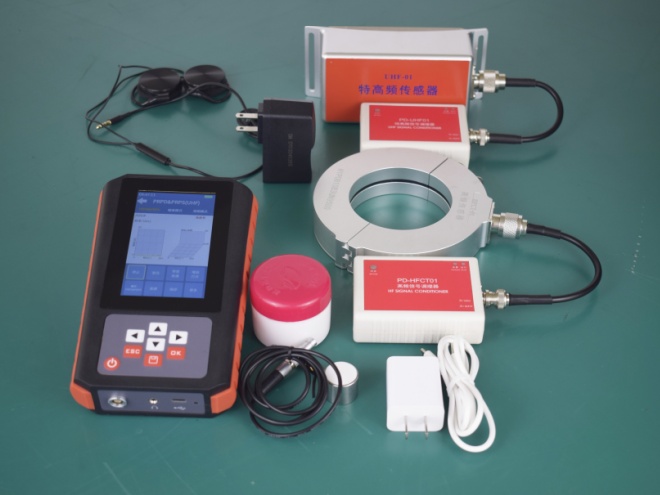

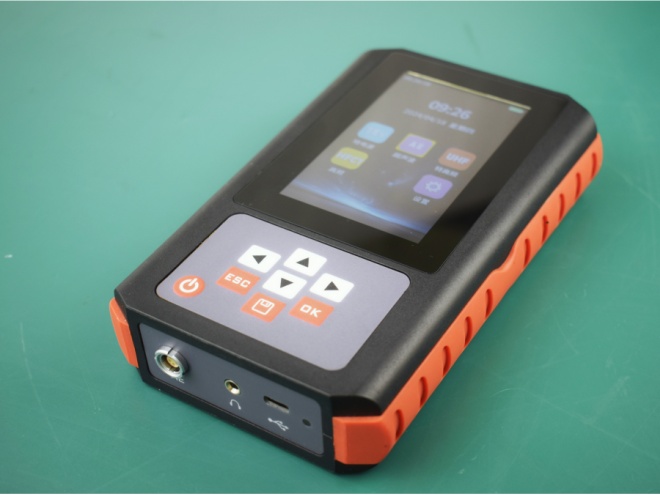

本仪器为多功能型带电检测⼿持仪器, 是基于地电压、超声波、特⾼频、⾼频电流等检测⽅法, 测试电⼒设备的局部放电情况, 提供局部放电幅值、PRPS、PRPD、 连续、⻜⾏、脉冲、相位、波形等图谱, 可以较好的评估电⼒设备局部放电情况。适⽤于变压器、电抗器、GIS、环⽹柜、开关柜、⾼压电缆、架空线路等电⼒设备的带电局放检测。
功能特点
★ 适⽤于不同电压等级下的变压器、电抗器、GIS、环⽹柜、开关柜、⾼压电缆、架空线路等电⼒设备的带电局放检测。
★ 可提供局部放电幅值图谱、周期图谱、相位图谱、波形图谱、PRPS/ PRPD图谱等多种分析⽅法, 有效判断局放放电幅值、类型和严重程度。
★ 实时监测, 能够直观观察局部放电信号变化。
★ 具有多种相位同步⽅式, 使仪器相位与现场⼯频相位保持⼀致。
★ 配备数据管理、分析软件, 可对检测数据进⾏统⼀分析及管理。
★ 具备⻩、绿、红三⾊指示放电严重程度功能。
★ 数据保存功能, 局放检测数据可与设备信息⼀起同步存储于检测仪中。
本仪器由内置锂电池供电,充电接⼝采⽤Type-C接⼝, 数据传输接⼝共⽤。主机采⽤5V/2A Type-C充电,在Type-C 的旁边有充电指示灯,⽤于指示当前的充电状态。
仪器本⾝⾃带保护功能, 当仪器电量过低时, 仪器将⾃动关机。当设备处于低电压状态时,应及时对仪器进⾏充电。
